单相机读码防重+偏位测量检测系统

单相机读码防重+偏位测量说明书

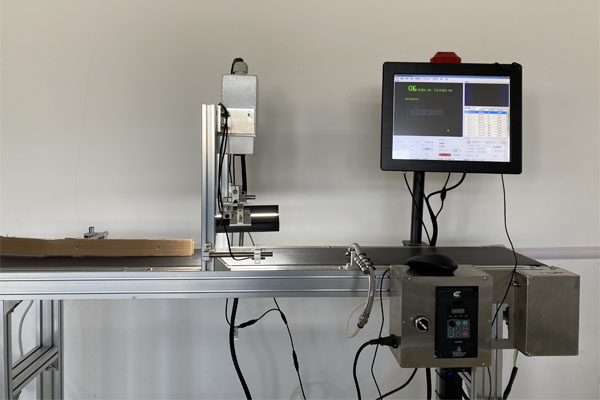

设备名称：单相机读码防重+偏位测量检测系统

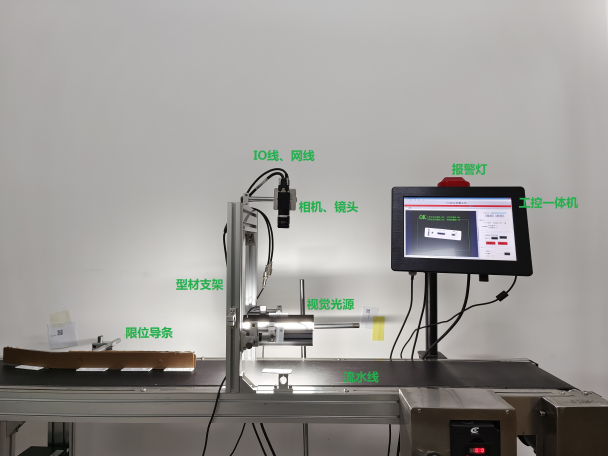

主要硬件配置及软件功能介绍：

主要硬件型号：

相机：MV-CA016-10GM 海康 160万cmos工业相机

镜头：12MM 2/3 C口工业镜头

光源：BR18028-W 条形光源 2条配光源控制器

传感器：GTB6-P1212 sick背景抑制传感器

主要参数指标：

额定电压：220V ~ 50Hz 额定概率：100 W

相机电压：12V 光源电压：24V DC

气源：0.8Mpa

设备维护保养注意事项：

1：确保供电电源接地良好。

2：请务必确保工控一体机正常关机，切勿直接断电。

3：确保传感器触发正常，即经过一个产品有且只有一次触发拍照信号（可调节传感器+-调整传感器感应距离）

4：确保相机镜头成像明亮清晰（相机曝光时间设置在300-500之间）镜头光圈在接近最大位置2/3处（光圈越大图像亮度越大），可在视频状态下微调焦距使图像清晰，调整完成后拧紧光圈及焦距固定螺丝。

5：确保产品间隔1cm以上，避免产品无间隔流经检测工位。

6：如若镜头表面被灰尘遮挡可使用柔软的镜头布或纸巾擦拭清理。

7：未经许可，不得拆卸一体机。
